Quel est le meilleur moyen de réaliser les travaux en respectant les règles de l’art ?
C’est tout d’abord par l’application des DTU d’étanchéité dont le DTU 43.1.
La definition du DTU :
Les Documents techniques unifiés (DTU) sont des normes françaises d’application volontaire qui consacrent les pratiques de terrain en les reconnaissant comme des techniques traditionnelles. En harmonisant les règles de construction, «la norme simplifie la commande et définit un langage commun entre les différents acteurs ». Elle est également considérée par les tribunaux comme l’expression écrite des règles de l’art. Tout acteur économique peut proposer un projet de norme qui sera soumis à une commission de normalisation. Un NF DTU comprend généralement trois parties :
En partie 1.1 (CCT) décrit les principes de mise en œuvre types
En partie 1.2 (CGM) Critères généraux de choix des matériaux comporte les caractéristiques et descriptions des matériaux visés.
En partie 2 (CCS) Cahier des clauses administratives spéciales types :
- Les limites de prestations
- Le phasage de coordination avec le maitre d’œuvre et les autres lots
- Organisation du chantier.
- Mémento, règles de calcul, guide…
Très souvent lors des chantiers il faut résoudre des divergences de positions causées par un manque d’information aux DPM ( Document particulier Marché) . Cela peut concerner les limites de prestations d’organisation ou encore de coordination. Or le DTU est très complet. Il est alors facile d’exposé le DTU qui ne peut pas être contredit et permet d’éclaircir les points sombres des DPM. C’est un vrai atout d’avoir des DTU d’étanchéité contrairement à d’autre corps de métier comme le bardage, donc ayons le réflexe de l’utiliser.
Vous pouvez accéder à la liste des DTU à :
DTU ETANCHEITE (DTU 43.1 DTU43.3 DTU43.4 DTU 43.5):
Toutefois faut-il choisir le DTU adapté au domaine d’application et qu’il puisse viser le procédé ou produit à mettre en œuvre. Dans le cas contraire il faudra prendre connaissance des règles professionnelles, ou des recommandations de la PACTE, ou des avis techniques, ou avis technique expérimental
En effet il y a plusieurs DTU d’étanchéité qui se distinguent selon plusieurs critères à savoir :
- L’altitude du lieu du projet : Moins de 900m nous sommes en plaine, a contrario plus de 900m en climat de montagne distinction
- La nature de l’élément porteur du complexe d’étanchéité : en bois, ou en tôle d’acier nervuré, ou en maçonnerie.
- La nature des travaux : De la rénovation ou du neuf
Nota : En 2004 deux NF DTU (43.1 et 43.2) ont été rassemblé en un NF DTU unique : le NF DTU 43.1. Ainsi les toitures terrasses (0 à 5% de pente) et toitures inclinées (+ de 5% de pente) avec revêtement d’étanchéité sur élément porteur en maçonnerie sont traité sur un seul document. La pente de la toiture terrasse n’est plus un critère de distinction entre DTU.
Tous les « DTU étanchéité « et leur domaine d’application
Afin de choisir le DTU approprié, nous vous décrivons les domaines d’application et leur particularité

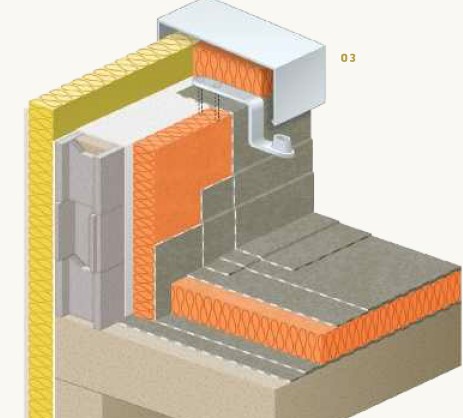

DTU 43.1 étanchéité sur élément porteur en maçonnerie.
Depuis 2004, il s’applique seulement en climat de plaine mais la pente des toitures n’est plus limitée avec l’intégration en plus des toitures incliné (Pente de plus de 5%), et les matériaux sont mis à jour avec le retrait du bitume oxydé et le rajout du bitume élastomère SBS. Le DTU vise tous les ouvrages situés dans toutes les zones sismiques.

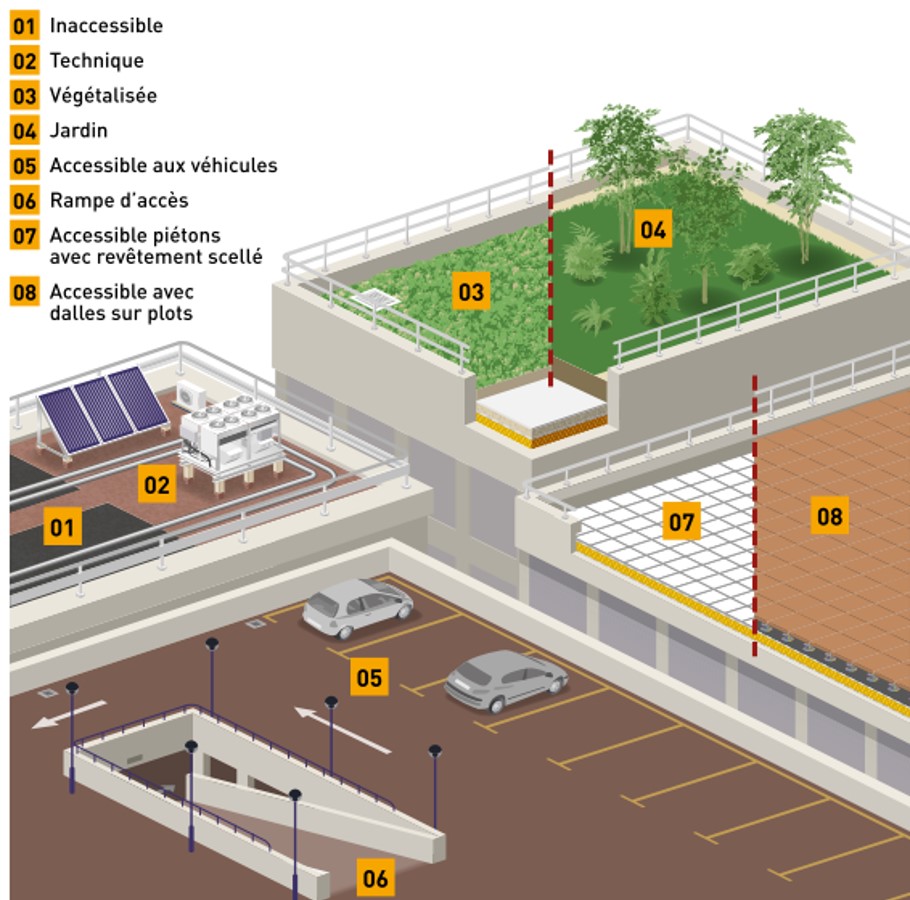

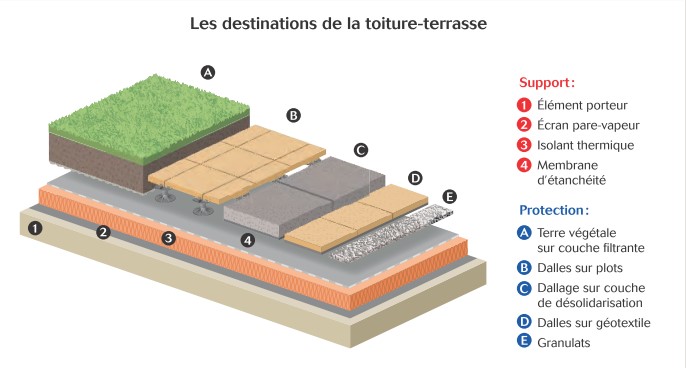

C’est le seul DTU d’étanchéité en travaux neuf permettant d’avoir une pente nulle. (Pente < 1%), et des applications sur des toitures terrasses accessible aux piéton et véhicule et sur des toiture jardin.
Lorsque les ouvrages ne comportent pas de protection lourde, les dispositions de la présente norme sont valables pour les toitures sur lesquelles l’action du vent n’est pas supérieure à 4 712 Pa (valeur de la dépression due au vent extrême calculée dans le cas de bâtiment de hauteur 20 mètres, avec toiture à versants plans, en zone 4 site exposé)
Ce DTU vise environ 70% des surface étanchées en France à savoir :
- Feuilles à base de bitume modifié élastomère SBS (partie courante), élastomérique SBS (en relevé) en bicouche seulement.
- Asphalte : en deux couches généralement (Peut y avoir 3 couches) et une couche indépendance
Mais ne sont pas visé par le DTU43.1 les étanchéités synthétique (PVC-P, TPO, FPO) et système étanchéité liquide (SEL) et les Feuilles à base de bitume modifié en plastomère (APP).
Les isolants excepté le liège ne sont pas visés par le DTU, il demande d’appliquer leur avis technique ou DTA. Il est donc fortement conseillé de choisir des isolants avec un DTA ou ATEC, sinon vous vous exposé au montage d’un dossier technique très complexe.
DTU 43.2 pour support en maçonnerie
Ce DTU n’est plus d’actualité car il a été repris intégralement par le DTU 43.1 en 2004.
DTU 43.11 Climat montagne
Le document spécifie la mise en œuvre des travaux d’exécution des ouvrages d’étanchéité de toitures inclinées et de toitures terrasses en climat de montagne sur élément porteur en maçonnerie. Pour les toitures terrasses jardins, les ouvrages d’aménagements sont spécifiquement abordés en complément dans l’article 11. Enfin, les cas des rampes, escaliers et gradins sont également précisés. Les clauses sont applicables dans toutes les zones françaises de climat de montagne (altitude comprise entre 900 m et 2 000 m), à l’exclusion des zones tropicales ou cycloniques. Ce domaine d’application expose l’étanchéité à de fortes variations de température entre le jour et la nuit, au gel, aux intempéries et à des charges de neige importantes, et dont la pente est au moins de 1 %
C’est pourquoi sont exclues : les toitures terrasses et toitures inclinées avec éléments porteurs en bois ou dérivés du bois ou en tôles d’acier nervurées. Vous l’aurez compris le climat de montagne est visé seulement sur élément porteur en maçonnerie.
Un des apports essentiels de cette nouvelle norme, par rapport au chapitre IX de l’ancien NF DTU 43.1 des année 90, est la prise en compte de matériaux et procédés aujourd’hui couramment utilisés (systèmes bitumineux élastomères) et l’introduction de nouvelles règles de calcul. Le NF DTU 43.11 est ainsi le premier de la série 43 dont les données relatives à l’action de la neige (tableaux simplifiés pour les cas les plus courants) sont définies selon les Eurocodes. Il fait également le point sur les porte-neige, généralement réalisés par les charpentiers et les couvreurs pour éviter que l’étanchéité auto-protégée ne soit endommagée par la charge de neige.

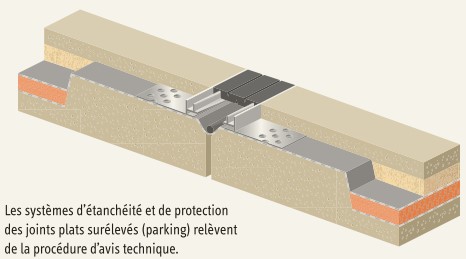

On trouve, enfin, dans le document des indications plus générales, par exemple pour le fractionnement du dallage parking (protection d’étanchéité des toitures terrasses accessibles aux véhicules), qui devraient être réintroduites, le moment venu, dans le NF DTU 43.1 pour les ouvrages en climat de plaine.

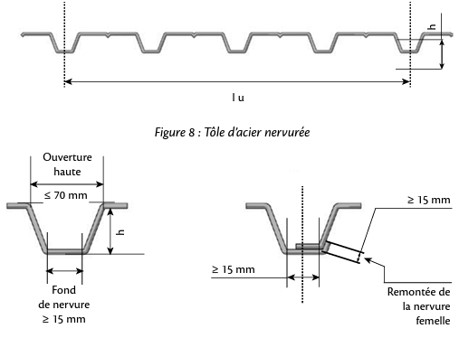

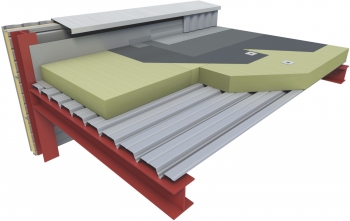

DTU 43.3 élément porteur en tôles d’acier nervuré.
La charpente peut être en bois, en acier, ou en béton avec une pente de 3% minimum.
Les bacs visés par le DTU sont en bac plein, perforé ou crevé contrairement aux bacs à fixation caché ou à grande portée (Ouverture vallée >70mm) qui ne sont pas concernés.
Comme dans tout complexe d’étanchéité isolé, la présence d’un élément en pare-vapeur est obligatoire. Dans le cas de locaux sous jacent à faible ou moyenne hygrométrie, le bac acier plein rempli cette fonction, pour une hygrométrie plus forte, le DTU prévoit des prescriptions spécifiques. Le T.A.N ( Tôle Acier Nervuré) doit avoir une protection sur la face intérieure et extérieure adapté aux ambiances atmosphériques.
L’étanchéité, qui est très souvent en auto protégé et parfois végétalisé, peut être soumise à des épreuves à eau, à la demande du Maitre d’œuvre. Cependant techniquement, ils est presque impossible de le faire. Toutefois lorsque cela est spécifié aux Documents Particuliers du Marché (D.P.M), seules des mises en eau localisées (noues et chéneaux exclusivement) peuvent être effectuées. Ces épreuves ne peuvent être réalisées que si la tête des relevés d’étanchéité règne à un niveau horizontal dans la portion de toiture intéressée. La hauteur d’eau maximale pour de tels essais est de 0,06 m et doit figurée dans le D.P.M. Cette hauteur doit etre prise en compte dans les charges d’exploitation afin de dimentionner les ossatures porteuses.
DTU 43.4 élément porteur en bois
Ce DTU autorise des complexes d’étanchéité sur élément porteur en bois, en climat de plaine, avec une pente à minima de 1%. Les charpentes peuvent être de nature bois ou acier.
Seules les toitures inaccessibles et toitures techniques sont visées par ce DTU. Les toitures accessibles aux piétons et aux véhicules et les toitures jardins ne sont donc pas concernées.
Néanmoins une recommandation professionnelle de RAGE « toitures terrasses accessibles aux piétons avec élément porteur en bois et panneaux à base de bois avec revêtement d’étanchéité » de mai 2019 autorise l’accessibilité aux piétons. Leurs recommandations sont des documents techniques de référence, préfigurant un avant-projet NF DTU, sur une solution technique clé améliorant les performances énergétiques des bâtiments. Leur vocation est d’alimenter soit la révision d’un NF DTU aujourd’hui en vigueur, soit la rédaction d’un nouveau NF DTU. Ces nouveaux textes de référence sont reconnus par les assureurs dès leur approbation.
Dans le cas particulier de toitures végétales, les éléments porteurs en bois peuvent être mise en œuvre à condition de prendre en compte les charges descendantes.
Il est rappelé que le DTU 43.4 ne vise pas l’emploi des éléments porteur en bois pour les bâtiments frigorifiques et pour des locaux à forte et très forte hygrométrie.

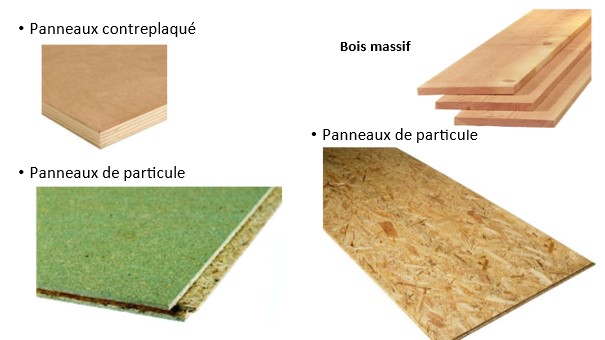

Les supports en bois peuvent être composés :
- Bois massif en pose jointive ou pose bouveté (Ep 22mm Ep Min).
- Panneaux de contreplaqué de 10mm Ep minimal pour une pose en appui périmétrique.
- Panneaux de contreplaqué avec rainurage de 12 mm Ep minimal en pose sur 3 appuis.
- Panneaux de particule (Ep de 18mm min)

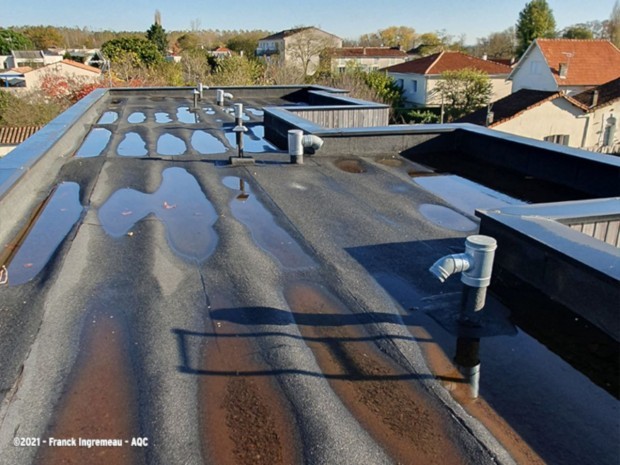

DTU 43.5 travaux de réfection d’étanchéité
Ce DTU s’applique pour les réfections des étanchéités en climat de plaine sur tout élément porteur du complexe étanchéité à savoir:
- Toitures en éléments porteurs en maçonnerie tels que définis dans le DTU 20.12 puis dans la norme NF P 10-203 Référence DTU 20.12 (toitures terrasses ou toitures inclinées) avec revêtements d’étanchéité ;
- Toitures en éléments porteurs en tôles d’acier nervurées avec revêtements d’étanchéité
- Toitures en éléments porteurs en bois, panneaux dérivés du bois ou panneaux composites avec revêtements d’étanchéité ;
- Toitures en éléments porteurs en dalles de béton cellulaire autoclavé armé avec revêtements d’étanchéité ;
- Toitures en hourdis céramiques armés avec revêtements d’étanchéité
Les produits mis en œuvre pour réaliser les nouvelles toitures doivent être conformes aux DTU 43.1 ; DTU 43.3 ; DTU 43.4 selon la nature de l’élément porteur et de la pente, ou aux Avis Techniques favorables pour les emplois prévus (pare vapeur, isolant thermique, revêtement d’étanchéité, protection).
Nombre de réfection :
Sur éléments porteurs en béton ou maçonnerie, la présence de deux réfections rapportées sur les ouvrages d’étanchéité d’origine, oblige pour une troisième réfection, à enlever tous les ouvrages d’étanchéité existants au-dessus de l’élément porteur ou de la forme de pente éventuelle.
Sur éléments porteurs en tôles d’acier nervurées, bois ou dérivés du bois, béton cellulaire, hourdis céramique, cette obligation s’impose pour une deuxième réfection.
Lors de la consultation des entreprises d’étanchéité pour la réalisation des travaux de réfection, certaines données techniques doivent impérativement être intégrées au dossier de consultation, notamment :
- Les conditions particulières d’exploitation et l’environnement du bâtiment ;
- Une étude préalable de la stabilité de l’ossature et des éléments porteurs de la toiture ;
- La valeur de la résistance thermique surfacique et linéique de la toiture à obtenir
- Le réemploi de certains matériaux
- La description des travaux confortatifs ou modificatifs qui seront éventuellement réalisés sur la toiture ou les ouvrages environnant cette dernière avant l’intervention de l’entreprise d’étanchéité
- Etc…
Afin de pouvoir définir une solution constructive, une étude des ouvrages d’étanchéité existants doit être réalisée par un entrepreneur spécialiste du domaine. Elle consiste en l’examen, notamment par sondages, de nombreux points tels que :
- La composition (Nature, mode de pose) de chaque élément qui compose le complexe d’étanchéité
- La pente
- Configuration des reliefs
- Formes en maçonnerie éventuelles
- Nombres de réfection déjà réalisée
- Etc…
